SKS-də rəng kodlaşdırması: Şəbəkə kabellərinin təşkili üzrə praktiki bələdçi
SKS-də rəng kodlaşdırması: Şəbəkə kabellərinin təşkili üzrə praktiki bələdçi
Düzgün hazırlanmış kabel rəng kodlaşdırma sistemi şəbəkə infrastrukturunun müəyyən edilməsini, texniki xidmətini və nasazlıqların aradan qaldırılmasını asanlaşdırır. Vahid rəng sxemi texniki mütəxəssislərə bağlantıların təyinatını daha tez müəyyən etməyə və server otaqlarında, şəbəkə şkaflarında, ofislərdə və məlumat mərkəzlərində səhvlərin sayını azaltmağa kömək edir.
SKS-də müxtəlif kabel rənglərindən niyə istifadə olunur?
Müasir şəbəkə infrastrukturu yüzlərlə, hətta minlərlə Ethernet kabelindən ibarət ola bilər. Aydın təşkilat sistemi olmadıqda konkret bağlantının, portun və ya cihazın müəyyən edilməsi lazımsız vaxt itkisinə səbəb ola bilər.
Şəbəkə məlumatları, serverlər, magistral bağlantılar, Wi-Fi, PoE cihazları, CCTV və telefoniya sistemləri üçün müxtəlif rəngli kabellərin istifadəsi bağlantının təyinatını vizual olaraq müəyyən etməyə imkan verir. Bu isə şəbəkənin gündəlik idarə edilməsini və texniki xidmətini xeyli asanlaşdırır.
Strukturlaşdırılmış kabel sistemi üçün tövsiyə olunan rəng sxemi
Hər bir Ethernet kabel rənginin konkret xidmət növünü ifadə etməsini tələb edən universal qayda yoxdur. Təşkilatlar öz şəbəkə infrastrukturuna uyğun fərdi rəng sxemi müəyyən edə bilərlər. Əsas prinsip seçilmiş sxemi sənədləşdirmək və bütün infrastrukturda ardıcıl tətbiq etməkdir.
| Rəng | Tövsiyə olunan təyinat | Tipik bağlantılar |
|---|---|---|
| ● Narıncı | Magistral / Uplink | Kommutator uplink-ləri, paylayıcı və magistral bağlantılar |
| ● Qara | Serverlər / Avadanlıq | Serverlər, məlumat saxlama sistemləri və şəbəkə avadanlığı |
| ● Sarı | Wi-Fi / PoE | Giriş nöqtələri və digər PoE ilə qidalanan cihazlar |
| ● Mavi | Şəbəkə məlumatları | Kompüterlər, iş stansiyaları və standart LAN bağlantıları |
| ● Yaşıl | CCTV / Təhlükəsizlik | IP kameralar, NVR sistemləri və təhlükəsizlik avadanlığı |
| ● Ağ | Telefoniya / Səs | IP telefonlar və səs infrastrukturu |

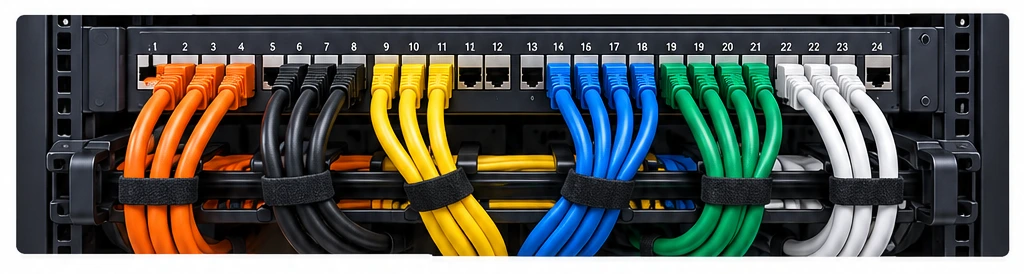

Rəng kodlaşdırılmış patch kabellər müxtəlif şəbəkə xidmətlərini birbaşa patch panel üzərində daha sürətli müəyyən etməyə imkan verir.
Kabel rəngləri T568A və ya T568B ilə eyni anlayış deyil
Ethernet kabelinin xarici rəngi bu halda ilk növbədə şəbəkə infrastrukturunun vizual təşkili üçün istifadə olunur. Bunu burulmuş cüt kabelin daxilindəki naqillərin rəng ardıcıllığı ilə qarışdırmaq olmaz.
T568A və T568B standartları Ethernet kabelinin RJ45 konnektorlarına, patch panellərə və şəbəkə rozetkalarına qoşulması zamanı daxili naqillərin yerləşmə ardıcıllığını müəyyən edir. Buna görə kabelin mavi, sarı, yaşıl və ya başqa xarici rəngdə olması istifadə olunan terminasiya sxemini müəyyən etmir.
Kabel rəng kodlaşdırması niyə vacibdir?
Rəng kodlaşdırması kabel markalanması ilə birlikdə istifadə edilməlidir
Rəng şəbəkə bağlantısının identifikasiyası üçün yeganə üsul olmamalıdır. Peşəkar strukturlaşdırılmış kabel sistemlərində kabellər, patch panellər və şəbəkə rozetkaları aydın şəkildə markalanmalıdır.
Markalama şəbəkə şkafını, patch paneli, port nömrəsini, otağı, iş yerini və ya qoşulmuş cihazı müəyyən edə bilər. Rəng kodlaşdırması ilə düzgün markalamanın birlikdə istifadəsi şəbəkə infrastrukturunun daha etibarlı idarə olunmasını təmin edir.
Şəbəkə kabellərinin təşkili üzrə tövsiyələr
Peşəkar kabel idarəetmə strategiyası rəng kodlaşdırmasını, kabellərin düzgün fiziki təşkilini, markalanmanı və aktual texniki sənədləşməni birləşdirməlidir. Bu, infrastrukturun tez-tez genişləndirildiyi və ya dəyişdirildiyi böyük server otaqlarında və məlumat mərkəzlərində xüsusilə vacibdir.
Vahid kabel rəngləri, düzgün markalama və kabel idarəetməsi daha səliqəli və texniki xidməti daha asan olan şəbəkə infrastrukturu yaradır.
Azərbaycanda strukturlaşdırılmış kabel sistemləri
Peşəkar şəkildə layihələndirilmiş strukturlaşdırılmış kabel sistemi etibarlı korporativ şəbəkənin fiziki əsasını təşkil edir. Düzgün qurulmuş infrastruktur Ethernet, Wi-Fi, VoIP, PoE, IP kameralar, serverlər və digər şəbəkə sistemlərinin stabil işləməsini təmin edir və gələcəkdə şəbəkənin genişləndirilməsini asanlaşdırır.
RealTech Bakı və bütün Azərbaycan üzrə şirkətlər üçün strukturlaşdırılmış kabel sistemləri və şəbəkə infrastrukturu həlləri təqdim edir. Xidmətlərə şəbəkə kabellərinin çəkilməsi, patch panellər, şəbəkə şkafları və rack sistemləri, server otaqlarının infrastrukturu, Wi-Fi, PoE və CCTV bağlantılarının təşkili daxildir.
Şəbəkənin idarə edilməsini asanlaşdıran sadə sistem
Kabelin rəngi şəbəkənin performansını müəyyən etmir. Lakin aydın və ardıcıl tətbiq olunan rəng kodlaşdırma sistemi şəbəkə infrastrukturunun idarə edilməsini və texniki xidmətini əhəmiyyətli dərəcədə asanlaşdıra bilər. Peşəkar markalama, aktual sənədləşmə və düzgün kabel idarəetməsi ilə birlikdə bu yanaşma daha səliqəli, təhlükəsiz və genişləndirilə bilən strukturlaşdırılmış kabel sistemi yaradır.
Ofislər və müəssisələr üçün SKS, şəbəkə infrastrukturu, server otaqları, Wi-Fi, PoE və CCTV bağlantılarının layihələndirilməsi və qurulması üçün RealTech ilə əlaqə saxlayın.
